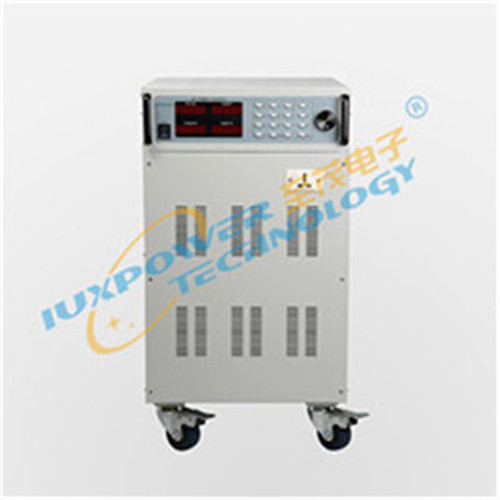

至茂电子变压器测试单进三出交流变频电源
产品特点
■可编程动态输出电压
■高精度稳频稳压,按键式（可选）旋钮快速调节电压、频率
■高精度显示：电压、电流、频率、有功功率（功率因素）
■独有的时间设定功能,控制输出时间0～16小时可调
■独有的电压频率组快捷输出方式
■输出频率：47～63Hz（400Hz可选配）
■输出电压：0～520V可调可模拟世界各国电压
■具有过压、过流、过载、超温等多重保护及报警功能

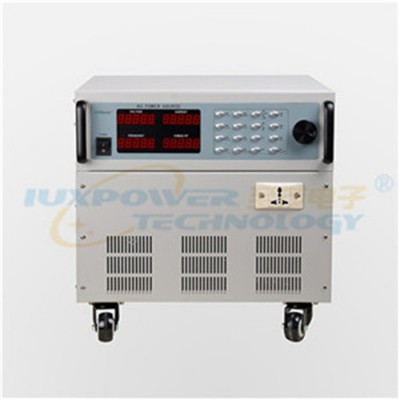

至茂电子变压器测试单进三出交流变频电源
应用领域：
■外销电器/电子/电机制造厂 ■交换式电源供应器/变压器测试
■压缩机/马达相关产品测试 ■监视测试
■空调设备测试 ■各类电机制品测试
■日光灯整流器测试 ■生产厂(品质保证/管制/寿命测试)等单位使用
■输出400Hz专用电源:航空系统、航海系统、超级电脑的交换式电源供应器等

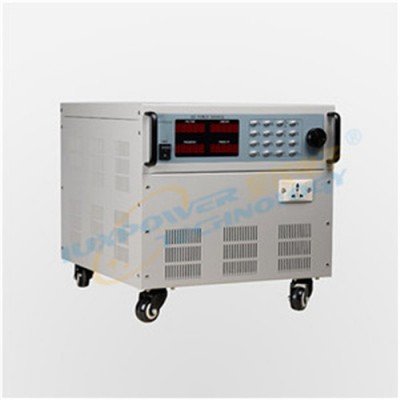

至茂电子变压器测试单进三出交流变频电源
产品规格：
ALC1000T 单进三出交流电源
型号 Model ALC1006T ALC1009T ALC1012T ALC1015T ALC1020TL ALC1030T
容量 Capacity 6K 9K 12K 15K 20K 30K
制作方式 Working SPWM(正弦脉宽调制)
输入INPUT 相数 Phase 1φ2W
电压 Voltage 220V±10%
频率 Frequency 47Hz - 63Hz
输出OUTPUT 相数 Phase 3φ4W
电压 Voltage 低挡 0-150VAC / 高挡 0-300VAC
频率 Frequency 45-63Hz连续调节，固定50HZ/60HZ （40-500Hz选项）
电流 L=120V 16.8A 33A 42A 56A 84A
H=240V 8.4A 17A 21A 28A 42A
显示 LCD Display 电压 Vrms、电流Arms、频率Fre、功率Wattage、功率因数 PF
电源调整率 Linear Regulation 0 . 1 %
负载调整率 Load Regulation 1%
总波形失真 T.H.D 2%(纯阻性负载)
频率稳定度 Frequency Regulation 0.01%
电压解析度 Voltage Resolution 0.1V
频率解析度 Frequency Resolution 0.1Hz
电流解析度 Current Resolution 0.001A 0.01A 0.1A 1A
测量 电压 Voltage 0.5%FS+5dgt
电流 Current 0.5%FS+5dgt
功率 Wattage 0.5%FS+5dgt
频率 Frequency 0.01%FS+5dgt
设定 电压 Voltage 1%FS
频率 Current 0.1%FS
保护 Protection 过流 Over Current 过温 Over Temp 过载Over Load 短路Short Circuit
运行环境 Environment 温度：0-45℃ 相对湿度：0-90%（非凝结状态），海拔高度1500m
绝缘电抗Insulation reactance 500Vdc 20M?以上
耐压绝缘Voltage insulation 1800vac/5mA/1分钟
冷却方式Cooling 强迫冷风Forced fan Cooling
通讯接口IINTERFACE RS232C/485提供相应通讯协议
定制功能Customization function 电压/外形可定制
重量 Weight(Kg) 775KG 990KG 120KG 150KG 200KG 3300KG
体积 W×H×D(mm) 430×700×700 610×930×1050
◆输出电压可达1000V ◆规格如有变更恕不另行通知
◆至大失真度在輸出120VAC (150V档位) 及240VAC (300V档位) 纯阻性负载下测试。
